ELEKTRON-SXRF ASG 60/120 do produktów sypkich podawanych luzem, służy do detekcji ciał obcych w postaci drobin wszelkich metali, kości, kamieni, szkła, twardego plastiku a nawet gumy. Ten Skaner X-Ray został wyposażony w lej zasypowy z podajnikiem i wibrorynną oraz w separator z 32 dyszami powietrznymi (air shotgun), który precyzyjnie odrzucają ciała obce z niewielką ilością produktu. Urządzenie stosowane jest do badania produktów sypkich podawanych luzem na przykład ziaren zbóż, kaszy, cukru, ryżu itp. Nasze Skanery X-Ray są w stanie wykryć drobiny ciał obcych nawet od Φ 0,4 mm co sprawia, że plasują się w czołówce najlepszych skanerów na świecie.
PARAMETRY
Model | ELEKTRON-SXRF | |
Specyfikacja | 4080 | |
Maksymalna wysokość produktu badanego | 110 mm | |
Maksymalna szerokość produktu badanego | 400 mm | |
Lampa X-Ray | MAX. 80 kV, 350W | |
Najmniejsze możliwie wykrywalne testery | St/st kulka od 0,3 mm, drut od 0,2x2 mm, Szkło/Ceramika kulka od 1,0 mm | |
Prędkość taśmy regulowana w zakresie | 0-60 m/min | |
Tryb odrzutu | Separator powietrzny złożony z 32 niezależnych dysz odrzutnika kanału. Możliwość podzielenia na 4/2/1 kanały. | Separator powietrzny złożony z 48 niezależnych dysz odrzutnika kanału. Możliwość podzielenia na 4/2/1 kanały. |
System operacyjny | Windows 7 | |
Połączenie | port LAN, port USB | |
Zarządzanie produktem | Automatyczny zapis parametrów badanego produktu | |
Zarządzanie obrazem | Automatyczny zapis obrazu oraz analiza | |
Wyświetlacz | 17” ekran dotykowy | |
Chłodzenie | Klimatyzator przemysłowy | |
Ochrona przed promieniowaniem | Tunel ochronny oraz system bezpieczeństwa | |
Promieniowanie zewnętrzne | < 1µSu/h | |
Temperatura pracy | od -10˚C do 40 ˚C | |
Wilgotność pracy | 30-90% nieskondensowanej pary wodnej | |
Napięcie zasilania | 230 VAC | |
Pobór mocy | 1500 W | |
Klasa szczelności | IP66 | |
Ciśnienie powietrza | 0,8 Mpa | |
Materiał obudowy | Stal nierdzewna szkiełkowana |
ZASTOSOWANIE
- mrożone owoce i warzywa,
- ziarna,
- cukier,
- ryż,
- orzechy, groch, migdały,
- kawa itp.
WYKRYWANE CIAŁA OBCE

GŁÓWNE CECHY
- najwyższy poziom detekcji,
- zgodny z dyrektywami i normami CE, FDA, CSA,
- gwarancja na skaner przez 24 miesiące,
- techniczne wsparcie serwisu w 24h - WAN,
- łatwy i intuicyjny interfejs użytkownika,
- wizualny system informacyjny o załączonym promieniowaniu X,
- systemy separacji produktów zanieczyszczonych dopasowanych do typu, rozmiaru i wagi produktu,
- badanie produktu w opakowaniu jak i bez, wymiana taśmy transportującej w 30 sekund,
- detekcja wadliwych produktów z uszczerbkiem (zdeformowany produkt, pognieciona puszka, brak produktu lub produkt niepełnowartościowy),
- system automatycznej diagnostyki oraz kontroli bezpieczeństwa (wykrycie otwartych drzwi inspekcyjnych w urządzeniu i natychmiastowe zatrzymanie urządzenia i wyłączenie promieniowania lampy X- Ray).
DODATKOWE ZALETY
- dwa poziomy dostępu do programu zabezpieczone hasłem,
- możliwość indywidualnego dopasowania urządzenia do linii produkcyjnej z wysoką dokładnością,
- modernizacja urządzeń zgodnie z wymaganiami i oczekiwaniami naszych klientów,
- wszystkie nasze skanery mają certyfikat Państwowej Agencji Atomistyki Nr D-17869,
- oznakowanie skanera X- Ray zgodnie z wymaganiami odbiorcy strategicznego,
- rysunki techniczne w formie DWG na etapie ustalania szczegółów,
- sterowanie centralne urządzeniami dodatkowymi np. separatory zanieczyszczeń, transportery podające i odbierające oraz transportery powrotne.
SYSTEM "FROST"
Skaner X-Ray może zostać wyposażony w niespotykany w innych urządzeniach, system „FROST” z wbudowanym systemem inteligentnego ogrzewania i termostatu, wewnątrz panelu sterowania, który chroni wewnętrzne układy elektroniczne przed wilgocią i chłodem. Jest to jedyna ochrona przed raptownymi zmianami temperatur podczas mycia i zabezpiecza przed absorpcją wilgoci do wewnątrz (na przykład zimna maszyna myta gorącą wodą).

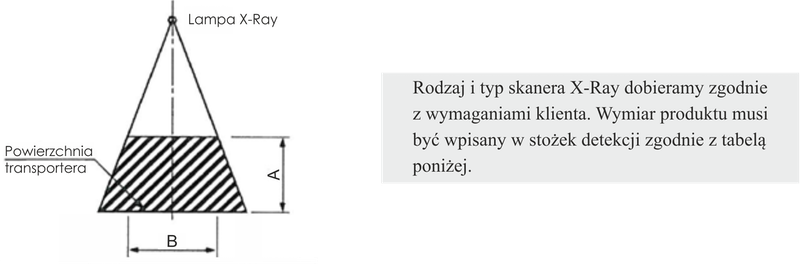

DOBIERANIE SKANERA X- RAY

Model | SXRF-4080 | SXRF-5080 | SXRF-6080 | SXRF-8040 |
Wysokość produktu (A) | Szerokość produktu (B) | |||
0 mm | 400 mm | 500 mm | 600 mm | 795 mm |
10 mm | 390 mm | 489 mm | 589 mm | 785 mm |
20 mm | 380 mm | 477 mm | 576 mm | 777 mm |
30 mm | 371 mm | 466 mm | 564 mm | 768 mm |
40 mm | 361 mm | 455 mm | 552 mm | 759 mm |
50 mm | 351 mm | 443 mm | 540 mm | 750 mm |
60 mm | 341 mm | 432 mm | 528 mm | 742 mm |
70 mm | 331 mm | 420 mm | 515 mm | 733 mm |
80 mm | 322 mm | 409 mm | 503 mm | 724 mm |
90 mm | 312 mm | 398 mm | 490 mm | 716 mm |
100 mm | 302 mm | 386 mm | 478 mm | 707 mm |
110 mm | 292 mm | 375 mm | 466 mm | - |
120 mm | 282 mm | 363 mm | 454 mm | - |
130 mm | 272 mm | 352 mm | 441 mm | - |
140 mm | 263 mm | 340 mm | 429 mm | - |
150 mm | 253 mm | 329 mm | 417 mm | 663 mm |
160 mm | 244 mm | 218 mm | 405 mm | - |
170 mm | 234 mm | 307 mm | 393 mm | - |
180 mm | 224 mm | 295 mm | 380 mm | - |
190 mm | 214 mm | 284 mm | 368 mm | - |
200 mm | 204 mm | 272 mm | 356 mm | 619 mm |
210 mm | 194 mm | 261 mm | 344 mm | - |
220 mm | 185 mm | 250 mm | 331 mm | - |
230 mm | - | 239 mm | 319 mm | - |
240 mm | - | 227 mm | 307 mm | - |
250 mm | - | 216 mm | 295 mm | 576 mm |
260 mm | - | - | 282 mm | - |
280 mm | - | - | 258 mm | - |
300 mm | - | - | 233 mm | 532 mm |
350 mm | - | - | - | 488 mm |
400 mm | - | - | - | 445 mm |
ZESTAWIENIE POSZCZEGÓLNYCH PODZESPOŁÓW
FUNKCJA | NAZWA | PRODUCENT |
Źródło promieni X | Generator promieni X | VJ USA |
Odbiornik promieni X | Detektor promieni X | DT FINLANDIA |
Zarządzanie urządzeniem | 17” monitor dotykowy | iEi |
Przetwarzanie danych | Komputer przemysłowy | TANK 820 |
Regulacja temperatury i wilgotności | Klimatyzator | PFANNENBERG |
Napęd taśmy transportowej | Silnik z przekładnią | ORIENTAL MOTOR |
Regulacja prędkości | Falownik | YASKAWA/OMRON |
Zabezpieczenie elektryczne | Wyłączniki nadprądowe | SCHNEIDER ELECTRIC /ABB |
Połączenie pomiędzy urządzeniami | Złącza wojskowe | PLT |
Zarządzanie bezpieczeństwem | Wyłączniki krańcowe | OMRON |
Zarządzanie automatyką | Sterownik PLC | OMRON |
Informacje ostrzegawcze | Sygnalizator optyczno-akustyczny | SCHNEIDER ELECTRIC |
