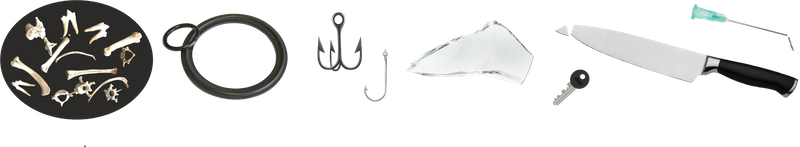

ELEKTRON-SXRF-6080 wykrywa i lokalizuje zanieczyszczenia w postaci wszelkich ciał obcych takich jak drobiny metali, kamieni, szkła, twardego plastiku i kości. Przeznaczony do badania wszelkich produktów spożywczych niezależnie od opakowania. Bada produkty zapakowane w folię metalizowaną, folie aluminiową, a nawet puszki metalowe.

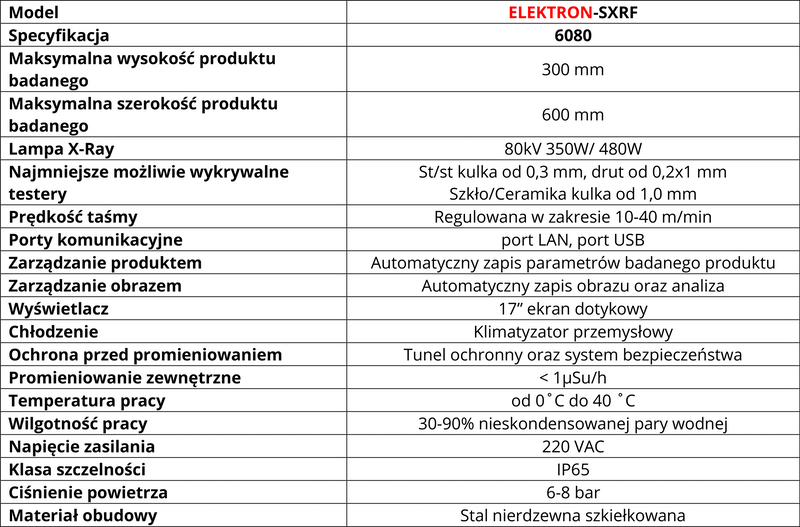

PARAMETRY
Model | ELEKTRON-SXRF |
Specyfikacja | 2080, 4080 5080, 6080 |
Maksymalna wysokość produktu badanego | 110 mm, 160 mm 250 mm, 300 mm |
Maksymalna szerokość produktu badanego | 240 mm, 400 mm 500 mm, 600 mm |
Lampa X-Ray | MAX. 80 kV, 350W |
Najmniejsze możliwie wykrywalne testery | St/st kulka od 0,3 mm, drut od 0,2x1 mm Szkło/Ceramika kulka od 1,0 mm |
Prędkość taśmy | Regulowana w zakresie 0-60 m/min |
Połączenie | port LAN, port USB |
Zarządzanie produktem | Automatyczny zapis parametrów badanego produktu |
Zarządzanie obrazem | Automatyczny zapis obrazu oraz analiza |
Wyświetlacz | 17” ekran dotykowy |
Chłodzenie | Klimatyzator przemysłowy |
Rodzaj odrzutu | Separator pneumatyczny, 2-torowy (opcja) |
Ochrona przed promieniowaniem | Tunel ochronny oraz system bezpieczeństwa |
Promieniowanie zewnętrzne | < 1µSu/h |
Temperatura pracy | od -10˚C do 40 ˚C |
Wilgotność pracy | 30-90% nieskondensowanej pary wodnej |
Napięcie zasilania | 230 VAC |
Pobór mocy | 1200 W |
Klasa szczelności | IP66 |
Ciśnienie powietrza | 6-8 bar |
Materiał obudowy | Stal nierdzewna szkiełkowana |
GŁÓWNE CECHY
- Ekran dotykowy - umożliwia łatwą obsługę oraz zarządzanie funkcjami (możliwość manualnej zmiany ustawień).
- Wysoki poziom detekcji oraz stabilność pracy podczas skanowania produktów podawanych liniowo i wchodzących dryfująco.
- Detekcja szkła w szkle (butelki, słoiki) oraz metali w opakowaniach metalowych (puszki).
- Płynne zarządzanie każdą strefą detekcji podnoszące poziom i jakość skanowania.
- Pełnozakresowy, wielowarstwowy system kontroli produktu.
- Intuicyjne obsługa urządzenia.
- Wysoki poziom bezpieczeństwa.
FUNKCJE SYSTEMU
- Poziomy systemu zabezpieczone hasłem
- Możliwość zmiany ustawień manualnych
- Detekcja wadliwych produktów z uszczerbkiem (Przykład: dwie tabletki w jednej przegrodzie w opakowaniu)
- Detekcja braku produktu w opakowaniu
- System automatycznej diagnostyki oraz kontroli bezpieczeństwa (Przykład: wykrycie otwartych drzwiczek w urządzeniu i natychmiastowe zaprzestanie wykonywania danej czynności oraz wyłączenie promieniowania X-Ray)
TWOJE KORZYŚCI
- Serwis gwarancyjny oraz pogwarancyjny w 24h.
- Gwarancja na skaner przez 24 miesiące.
- Techniczne wsparcie serwisu telefoniczne i po LAN.
- Ogólnodostępne części zamienne znanych i renomowanych firm.
- Gwarancja jakości – części urządzenia takie jak odbiornik czy lampa X-Ray importowane są od światowych producentów, gwarantując długi okres użytkowania.
- Naprawa i modernizacja urządzeń zgodnie z wymaganiami i oczekiwaniami naszych klientów.
- Konsultacje i szkolenia.
- Okresowe przeglądy urządzeń naszej produkcji.
- Skanery X-Ray spełniają wszystkie normy CE i FDA oraz są najlepszym system kontroli jakości dla CCP spełniają wszystkie wymagania BRC, IFS oraz audytorów.
- Posiadamy Certyfikat Prezesa Państwowej Agencji Atomistyki Nr D-17869
SYSTEM „FROST”
Skaner X-Ray może zostać wyposażony w niespotykany w innych urządzeniach, system „FROST” z wbudowanym systemem inteligentnego ogrzewania i termostatu, wewnątrz panelu sterowania, który chroni wewnętrzne układy elektroniczne przed wilgocią i chłodem. Jest to jedyna ochrona przed raptownymi zmianami temperatur podczas mycia i zabezpiecza przed absorpcją wilgoci do wewnątrz (na przykład zimna maszyna myta gorącą wodą).
DOBIERANIE SKANERA X-RAY
![]() |
| |||

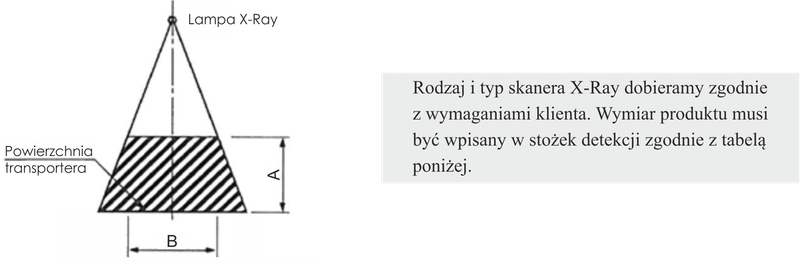

Rodzaj i typ skanera X-Ray dobieramy zgodnie z wymaganiami klienta. Wymiar produktu musi być wpisany w stożek detekcji zgodnie z tabelą poniżej. | ||||
| ||||
Model | SXRF-4080 | SXRF-5080 | SXRF-6080 | SXRF-8040 |
Wysokość produktu A | Szerokość produktu B | |||
0 mm | 400 mm | 500 mm | 600 mm | 795 mm |
10 mm | 388 mm | 489 mm | 589 mm | 785 mm |
20 mm | 377 mm | 477 mm | 576 mm | 777 mm |
30 mm | 365 mm | 466 mm | 564 mm | 768 mm |
40 mm | 354 mm | 455 mm | 552 mm | 759 mm |
50 mm | 342 mm | 443 mm | 540 mm | 750 mm |
60 mm | 331 mm | 432 mm | 528 mm | 742 mm |
70 mm | 320 mm | 420 mm | 515 mm | 733 mm |
80 mm | 308 mm | 409 mm | 503 mm | 724 mm |
90 mm | 297 mm | 398 mm | 490 mm | 716 mm |
100 mm | 285 mm | 386 mm | 478 mm | 707 mm |
110 mm | 274 mm | 375 mm | 466 mm | - |
120 mm | 263 mm | 363 mm | 454 mm | - |
130 mm | 251 mm | 352 mm | 441 mm | - |
140 mm | 240 mm | 340 mm | 429 mm | - |
150 mm | 228 mm | 329 mm | 417 mm | 663 mm |
160 mm | 218 mm | 218 mm | 405 mm | - |
170 mm | - | 307 mm | 393 mm | - |
180 mm | - | 295 mm | 380 mm | - |
190 mm | - | 284 mm | 368 mm | - |
200 mm | - | 272 mm | 356 mm | 619 mm |
210 mm | - | 261 mm | 344 mm | - |
220 mm | - | 250 mm | 331 mm | - |
230 mm | - | 239 mm | 319 mm | - |
240 mm | - | 227 mm | 307 mm | - |
250 mm | - | 216 mm | 295 mm | 576 mm |
260 mm | - | - | 282 mm | - |
280 mm | - | - | 258 mm | - |
300 mm | - | - | 233 mm | 532 mm |
350 mm | - | - | - | 488 mm |
400 mm | - | - | - | 445 mm |
ZESTAWIENIE POSZCZEGÓLNYCH PODZESPOŁÓW
FUNKCJA | NAZWA | PRODUCENT |
Źródło promieni X | Generator promieni X | VJ USA |
Odbiornik promieni X | Detektor promieni X | DT FINLANDIA |
Zarządzanie urządzeniem | 17” monitor dotykowy | iEi |
Przetwarzanie danych | Komputer przemysłowy | TANK 820 |
Regulacja temperatury i wilgotności | Klimatyzator | PFANNENBERG |
Napęd taśmy transportowej | Silnik z przekładnią | ORIENTAL MOTOR |
Regulacja prędkości | Falownik | YASKAWA/OMRON |
Zabezpieczenie elektryczne | Wyłączniki nadprądowe | SCHNEIDER ELECTRIC /ABB |
Połączenie pomiędzy urządzeniami | Złącza wojskowe | PLT |
Zarządzanie bezpieczeństwem | Wyłączniki krańcowe | OMRON |
Zarządzanie automatyką | Sterownik PLC | OMRON |
Informacje ostrzegawcze | Sygnalizator optyczno-akustyczny | SCHNEIDER ELECTRIC |
