PARAMETRY



Model

ELEKTRON-SXRF

Specyfikacja

4080, 5080, 6080, 8040

Maksymalna wysokość produktu badanego

110 mm, 160 mm

250 mm, 300 mm

Maksymalna szerokość produktu badanego

240 mm, 400 mm

500 mm, 600 mm

Lampa X-Ray

MAX. 80 kV, 350W

Najmniejsze możliwie wykrywalne testery

St/st kulka od 0,3 mm, drut od 0,2x1 mm

Szkło/Ceramika kulka od 1,0 mm

Prędkość taśmy

Regulowana w zakresie 0-60 m/min

Połączenie

port LAN, port USB

Zarządzanie produktem

Automatyczny zapis parametrów badanego produktu

Zarządzanie obrazem

Automatyczny zapis obrazu oraz analiza

Wyświetlacz

17” ekran dotykowy

Chłodzenie

Klimatyzator przemysłowy

Rodzaj odrzutu

Separator pneumatyczny, 2-torowy (opcja)

Ochrona przed promieniowaniem

Tunel ochronny oraz system bezpieczeństwa

Promieniowanie zewnętrzne

< 1µSu/h

Temperatura pracy

od -10˚C do 40 ˚C

Wilgotność pracy

30-90% nieskondensowanej pary wodnej

Napięcie zasilania

230 VAC

Pobór mocy

1200 W

Klasa szczelności

IP66

Ciśnienie powietrza

6-8 bar

Materiał obudowy

Stal nierdzewna szkiełkowana



ZASTOSOWANIE



  • mięso np. filet drobiowy podawany luzem lub zapakowany,

  • mięso przetworzone zapakowane w tacki aluminiowe lub opakowania polietylenowe,

  • produkty gotowe, produkty sypkie zapakowane np. cukier, kasza, bakalie,

  • produkty kiszone np. kapusta kiszona, ogórki kiszone,

  • produkty w niskich metalowych puszkach np. ryby, konserwy, kukurydza.



GŁÓWNE CECHY



  • najwyższy poziom detekcji,

  • zgodny z dyrektywami i normami CE, FDA, CSA,

  • gwarancja na skaner przez 24 miesiące,

  • techniczne wsparcie serwisu w 24h - WAN,

  • łatwy i intuicyjny interfejs użytkownika,

  • wizualny system informacyjny o załączonym promieniowaniu X,

  • systemy separacji produktów zanieczyszczonych dopasowanych do typu, rozmiaru i wagi produktu,

  • badanie produktu w opakowaniu jak i bez, wymiana taśmy transportującej w 30 sekund,

  • detekcja wadliwych produktów z uszczerbkiem (zdeformowany produkt, pognieciona puszka, brak produktu lub produkt niepełnowartościowy),

  • system automatycznej diagnostyki oraz kontroli bezpieczeństwa (wykrycie otwartych drzwi inspekcyjnych w urządzeniu i natychmiastowe zatrzymanie urządzenia i wyłączenie promieniowania lampy X- Ray).



DODATKOWE ZALETY



  • poziomy systemu zabezpieczone hasłem na kilka poziomów,

  • możliwość indywidualnego dopasowania urządzenia do linii produkcyjnej z wysoką dokładnością,

  • modernizacja urządzeń zgodnie z wymaganiami i oczekiwaniami naszych klientów.

  • wszystkie nasze skanery mają certyfikat Państwowej Agencji Atomistyki Nr D-178,

  • oznakowanie skanera X- Ray zgodnie z wymaganiami odbiorcy strategicznego,

  • rysunki techniczne w formie DWG na etapie ustalania szczegółów,

  • sterowanie centralne urządzeniami dodatkowymi np. separatory zanieczyszczeń, transportery podające i odbierające oraz transportery powrotne.



SYSTEM „FROST”



Skaner X-Ray może zostać wyposażony w niespotykany w innych urządzeniach, system „FROST” z wbudowanym systemem inteligentnego ogrzewania i termostatu, wewnątrz panelu sterowania, który chroni wewnętrzne układy elektroniczne przed wilgocią i chłodem. Jest to jedyna ochrona przed raptownymi zmianami temperatur podczas mycia i zabezpiecza przed absorpcją wilgoci do wewnątrz (na przykład zimna maszyna myta gorącą wodą).



DOBIERANIE SKANERA X-RAY

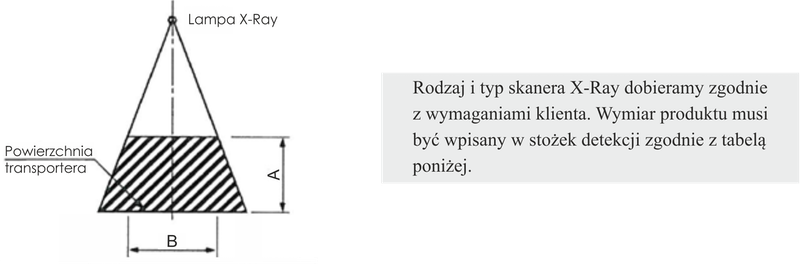

Rodzaj i typ skanera X-Ray dobieramy zgodnie z wymaganiami klienta. Wymiar produktu musi być wpisany w stożek detekcji zgodnie z tabelą poniżej.



Model

SXRF-4080

SXRF-5080

SXRF-6080

SXRF-8040

Wysokość

produktu A

Szerokość

produktu B

0 mm

400 mm

500 mm

600 mm

795 mm

10 mm

388 mm

489 mm

589 mm

785 mm

20 mm

377 mm

477 mm

576 mm

777 mm

30 mm

365 mm

466 mm

564 mm

768 mm

40 mm

354 mm

455 mm

552 mm

759 mm

50 mm

342 mm

443 mm

540 mm

750 mm

60 mm

331 mm

432 mm

528 mm

742 mm

70 mm

320 mm

420 mm

515 mm

733 mm

80 mm

308 mm

409 mm

503 mm

724 mm

90 mm

297 mm

398 mm

490 mm

716 mm

100 mm

285 mm

386 mm

478 mm

707 mm

110 mm

274 mm

375 mm

466 mm

-

120 mm

263 mm

363 mm

454 mm

-

130 mm

251 mm

352 mm

441 mm

-

140 mm

240 mm

340 mm

429 mm

-

150 mm

228 mm

329 mm

417 mm

663 mm

160 mm

218 mm

218 mm

405 mm

-

170 mm

-

307 mm

393 mm

-

180 mm

-

295 mm

380 mm

-

190 mm

-

284 mm

368 mm

-

200 mm

-

272 mm

356 mm

619 mm

210 mm

-

261 mm

344 mm

-

220 mm

-

250 mm

331 mm

-

230 mm

-

239 mm

319 mm

-

240 mm

-

227 mm

307 mm

-

250 mm

-

216 mm

295 mm

576 mm

260 mm

-

-

282 mm

-

280 mm

-

-

258 mm

-

300 mm

-

-

233 mm

532 mm

350 mm

-

-

-

488 mm

400 mm

-

-

-

445 mm



ZESTAWIENIE POSZCZEGÓLNYCH PODZESPOŁÓW



FUNKCJA

NAZWA

PRODUCENT

Źródło promieni XGenerator promieni XVJ USA
Odbiornik promieni XDetektor promieni XDT FINLANDIA
Zarządzanie urządzeniem17” monitor dotykowyiEi
Przetwarzanie danychKomputer przemysłowyTANK 820
Regulacja temperatury i wilgotnościKlimatyzatorPFANNENBERG
Napęd taśmy transportowejSilnik z przekładniąORIENTAL MOTOR
Regulacja prędkościFalownikYASKAWA/OMRON
Zabezpieczenie elektryczneWyłączniki nadprądoweSCHNEIDER ELECTRIC /ABB
Połączenie pomiędzy urządzeniamiZłącza wojskowePLT
Zarządzanie bezpieczeństwemWyłączniki krańcoweOMRON
Zarządzanie automatyką Sterownik PLCOMRON
Informacje ostrzegawcze Sygnalizator optyczno-akustycznySCHNEIDER ELECTRIC



ZAPEWNIAMY SERWIS GWARANCYJNY I POGWARANCYJNY!
