PARAMÈTRES
Modèle | ELEKTRON-SXRF-2480 |
Hauteur maximale du produit testé | 160mm |
Largeur maximale du produit testé | 240mm |
Lampe à rayons X | Max. 80KV 100W, 210W, 350W |
Les plus petits testeurs détectables possibles | Bille inox à partir de 0,3 mm, fil à partir de 0,2x2 mm |
Vitesse de bande | Boule en verre/céramique à partir de 1,0 mm |
Ports de communication | Réglable dans la plage de 10 à 60 m/min |
Gestion des produits | Port LAN, Port USB |
Gestion des images | Enregistrement automatique des paramètres du produit testé |
Afficher | Enregistrement et analyse automatiques des images |
Refroidissement | Écran tactile 17" |
Type de recul | Climatiseur industriel PFANNENBERG |
Protection contre les radiations | Séparateur pneumatique |
Rayonnement externe | < 1µSu/h |
Température de fonctionnement | de 0˚C à 40˚C |
Humidité de travail | 30 à 90 % de vapeur d'eau sans condensation |
Tension d'alimentation | 230 VAC |
Consommation d'énergie | 1200 W |
Classe d'étanchéité | IP65 |
Matériau du boîtier | Inox microbillé |
APPLICATION
- produits prêts à l'emploi, par exemple pizzas, plats mijotés,
- fruits et légumes - frais et surgelés,
- produits dans des boîtes de conserve à faible teneur en métal, par exemple poisson, aliments en conserve, pois, haricots,
- produits carnés.
CORPS ÉTRANGER DÉTECTÉ
CARACTÉRISTIQUES PRINCIPALES
- L'écran tactile facilite l'utilisation et la gestion des fonctions (les réglages manuels peuvent être modifiés).
- Haut niveau de détection et de stabilité lors de la numérisation de produits linéaires et dérivants.
- Détection du verre dans le verre (bouteilles, pots) et des métaux dans les emballages métalliques (canettes).
- Gestion fluide de chaque zone de détection pour améliorer le niveau et la qualité du balayage.
- Système complet d'inspection de produits multicouches.
- Fonctionnement intuitif de l'appareil.
- Assistance technique à distance 24h/24 et 7j/7 via WAN.
AVANTAGES SUPPLÉMENTAIRES
- Deux niveaux d'accès au programme protégés par un mot de passe.
- Possibilité de modifier les paramètres manuels.
- Détection de produits défectueux avec préjudice (produit déformé, bidon froissé, manque de produit ou produit défectueux).
- Haut niveau de sécurité.
- Diagnostic automatique et système de contrôle de sécurité (détection des portes d'inspection ouvertes dans l'appareil et arrêt immédiat de l'appareil et extinction du rayonnement de la lampe à rayons X).
SYSTEM "FROST"
Le scanner à rayons X peut être équipé d'un système unique "FROST" avec un chauffage et un thermostat intelligents intégrés à l'intérieur du panneau de commande, qui protège l'électronique interne contre l'humidité et le froid. C'est la seule protection contre les changements rapides de température pendant le lavage et protège contre l'absorption d'humidité à l'intérieur (par exemple, une machine froide lavée à l'eau chaude).

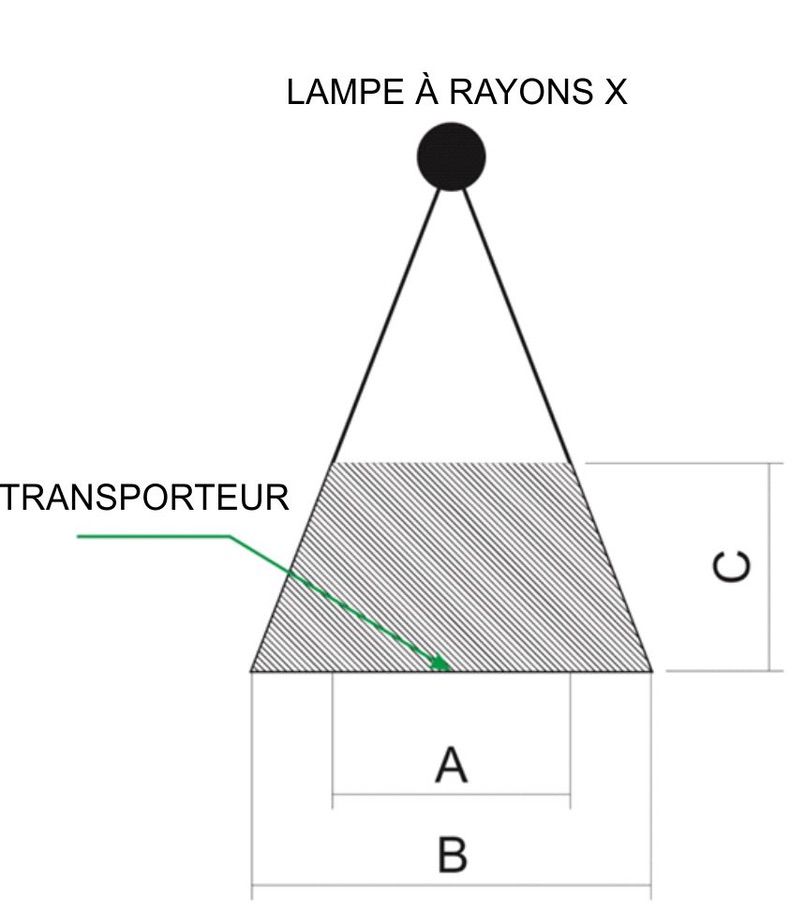

SCHÉMA DE RÉGLAGE DE LA LAMPE
 | Nous sélectionnons le type et le type de scanner en fonction des exigences du client. La dimension du produit doit être saisie dans le cône de détection, selon le tableau ci-dessous. |
Hauteur du produit (A) | Largeur du produit (B) |
0 mm | 240 mm |
10 mm | 236 mm |
20 mm | 233 mm |
30 mm | 229 mm |
40 mm | 225 mm |
50 mm | 221 mm |
60 mm | 217 mm |
70 mm | 214 mm |
80 mm | 210 mm |
90 mm | 206 mm |
100 mm | 202 mm |
110 mm | 198 mm |
120 mm | 194 mm |
130 mm | 191 mm |
140 mm | 188 mm |
150 mm | 184 mm |
160 mm | 180 mm |
LISTE DES COMPOSANTS
FONCTION | NOM | PRODUCTEUR |
Source de rayons X | Générateur de rayons X | VJ USA |
Récepteur de rayons X | Détecteur de rayons X | DT FINLANDIA |
Gestion d'appareils | Écran tactile 17" | iEi |
Traitement de l'information | Ordinateur industriel | TANK 820 |
Contrôle de la température et de l'humidité | Climatiseur | PFANNENBERG |
Entraînement par bande transporteuse | Motoréducteur | ORIENTAL MOTOR |
Réglage de la vitesse | Onduleur | YASKAWA/OMRON |
Protection électrique | Disjoncteurs à maximum de courant | SCHNEIDER ELECTRIC /ABB |
Connexion entre appareils | Connecteurs militaires | PLT |
Gestion de la sécurité | Interrupteurs de fin de course | OMRON |
Gestion de l'automatisation | Pilote API | OMRON |
Informations d'avertissement | Dispositif de signalisation optique-acoustique | SCHNEIDER ELECTRIC |
